Os sistemas de armazenamento de energia de conexão da série de alta tensão podem ser conectados em série e paralelos, de acordo com as necessidades dos clientes. A capacidade de uma única bateria é dividida em 2,66kwh, 5kWh, 10kWh, os clientes podem escolher de acordo com suas próprias necessidades
Se o cliente precisar do sistema para gerar alta tensão, os pacotes de bateria poderão ser conectados em série em um gabinete de bateria; O cliente também adiciona armários de bateria para expandir a capacidade total de todo o sistema.
| | Conexão da série de pacote de bateria |

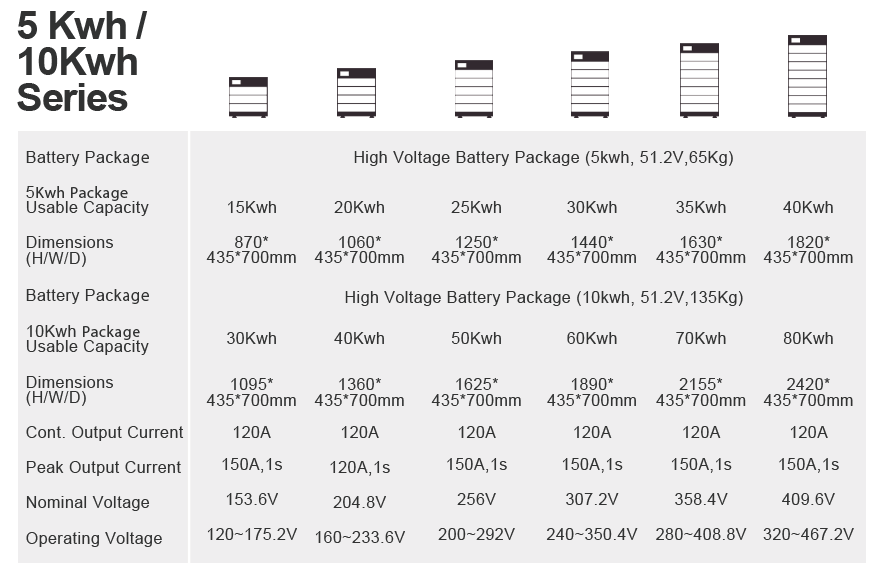

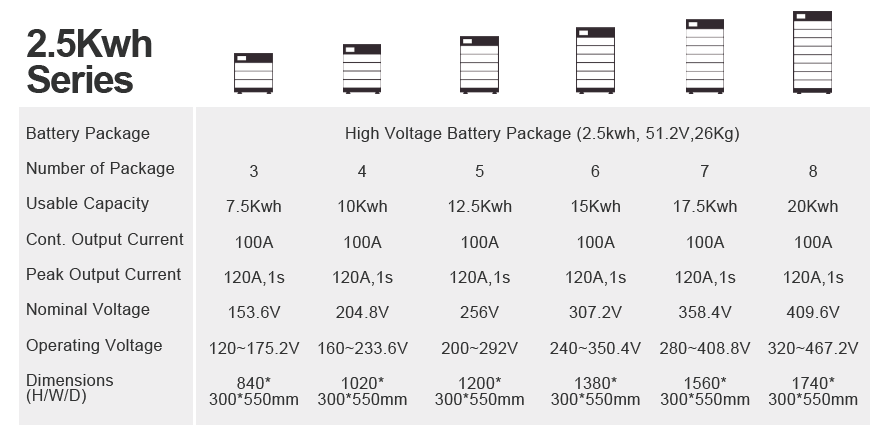

| O gabinete de bateria de alta tensão é composto por 3-8 baterias conectadas em série. A faixa de tensão é de 153,6V a 409,6V. Dependendo da capacidade de uma única bateria, a capacidade de um único gabinete de bateria varia de 7,98kwh a 21,28kwh, 15kWh a 40kWh e 30kwh a 80kwh. Um único gabinete de bateria pode suportar 1-3 inversores de fase. |
| | Conexão paralela do gabinete da bateria |
| Um sistema de armazenamento de energia em série de alta tensão formado conectando bateria em série. Além disso, 1 a 15 canbinetes de bateria podem ser conectados diretamente em paralelo, e a capacidade total pode atingir 7,98kwh a 319,2kwh, 15kwh a 600kwh, 30kwh a 1200kwh. O sistema de séries de alta tensão funciona com a caixa de combinadores de bateria, que pode suportar 1 ～ inversores trifásicos |
Armário de bateria
Múltipla pacote de bateria conectada em série
15 x gabinete de bateria
Pode suportar até 15 armários de bateria na faixa de tensão de conexão Paralle 51.2V a 409.6V
Mude a qualquer hora
A capacidade dos armários de bateria pode ser combinada livremente de acordo com a situação real
Alta tensão
A saída de alta tensão corresponde a mais aparelhos elétricos
Temperatura de operação -10 ° C ~ 50 ° C.
Tipo de bateria Bateria de fosfato de ferro (LIVEPO4)
Comunicação rs485 + pode
Taxa de proteção do gabinete IP55
Eficiência de ida ≥ 95%
Aplicativos Off Grid (Backup) / On Grind + Off Grid (Backup)
1: Condições de teste: 25 ° C, 100 % de profundidade de descarga (DOD), carga 1C e descarga de 1,5C
2: Consulte a carta de garantia da bateria para aplicação condicional
